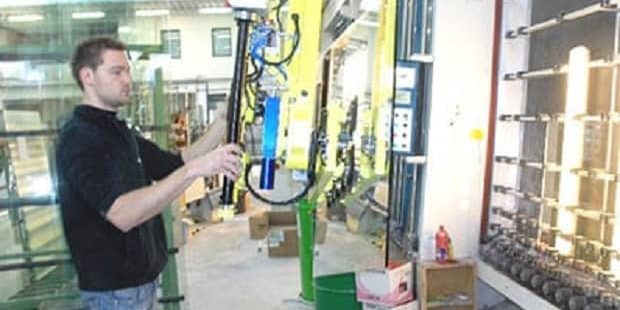

Одна компания — производитель стеклянных панелей различных (2м x 2м; 2м x 025м; 4м x 1м), имела необходимость в ручном перемещении больших стеклянных пластин и, в то же время, в обеспечении постоянног оуровня производства.
Идеальным решением стал манипулятор INDEVA серии Liftronic.
ЦИКЛ ПЕРЕМЕЩЕНИЯ СТЕКЛЯННЫХ ПАНЕЛЕЙ
- Захват с тележек высота 150мм. – объект в горизонтальном положении под углом 5°, с короткой стороной на опоре;
- Вращение на +90°/-90°;
- Размещение на линии сопряжения высота 600 мм.- Объект в горизонтальном положении, одна из больших сторон на опоре
- Цикличность: в среднем 1000 -1200 стекол за 10 часа.
Оборудование снабжено устройством захвата с авто балансировкой и подходит для захвата отделных стекол весом макс. 50 кг. Захват производится на поверхности с помощью рамы с присосками. Оборудование позволяет пневматическое вращение объекта на +90°/-90° путем нажатия кнопки. Технические характеристики электронного балансера грузов:
- Грузоподъемность брутто: 140 Кг;
- Грузоподъемность нетто: 75 кг
- Вертикальный ход: 2800 мм
- Максимальная скорость подъема : 22.5 м/мин
- Напряжение питания: 230 Вольт – 50/60 Гц
- Максимальная потребляемая мощность: 630 Вт;
- Степень защиты: IP 54.
- ШАРНИРНЫЙ КРОНШТЕЙН “ORBIT-ARM” с двойным соединением:
- Длина кронштейна 3500 мм;
- Максимальное вращение 360° по вертикальной оси;
- Сцепления, раположенные на шарнирах, регулируемых винтами;
- Высота КОЛОННЫ 3000 мм для поддержания шарнирного кронштейна;
- База из металла 1500 мм x 1500 мм для поддержания оборудования и подходящая для транспортировки с помощью гидравлической тележки
- В комплекте с подставкой для захватного утройства
- Эргономичное расположение ручек, одна из которых снабжена сенсором длина=400 мм.
Теперь оператор может перемещать весь день стеклянные пластины весом до 50 кг без усилий, без перерывов, когда вес груза изменяется, без необходимости держать нажатыми кнопки, без риска падения и травм поясничного отдела позвоночника.
INDEVA является единственным решением для повышения производительности труда, эргономики и безопасности в ручной обработке грузов.
